پکیج چگالشی چیست و چگونه کار می کند؟

- حیطه مقاله

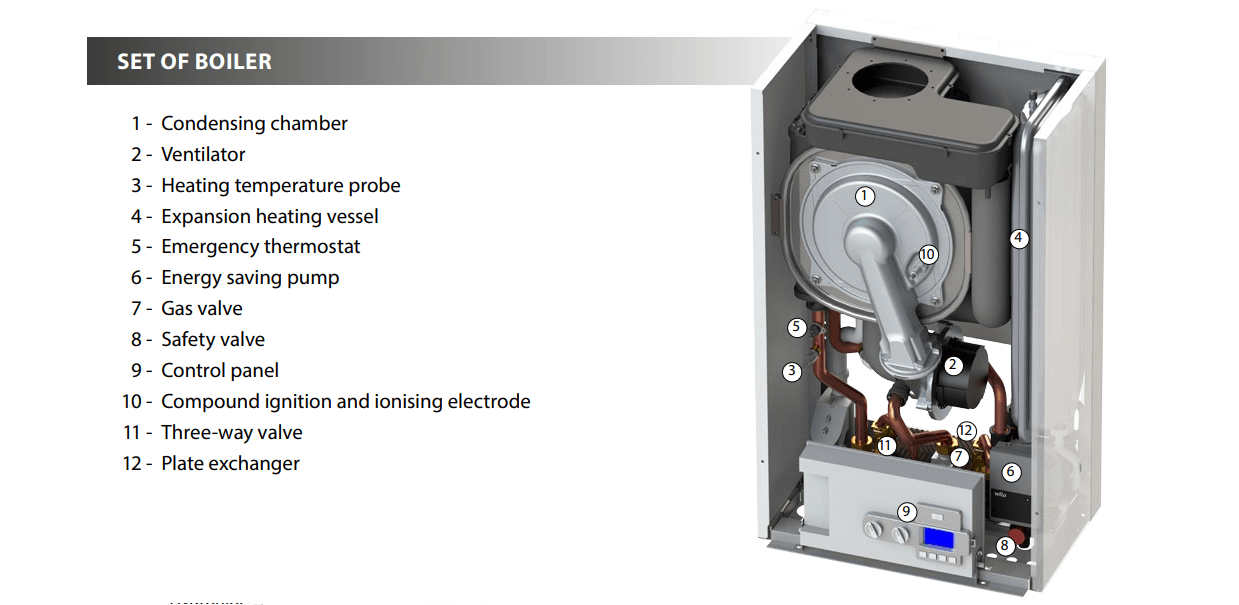

پکیج های چگالشی خانگی

هدف اصلی پکیج چگالشی، گرم کردن آب مصرفی و مدار گرمایشی با حداقل هدررفت انرژی است.
اما این اتفاق از کجا شروع می‌شود؟

1 – محفظه چگالشی (Condensing Chamber)
در دل پکیج، مبدل و محفظه‌ای قرار دارد که گرمای حاصل از احتراق در آن به آب منتقل می‌شود.
در مدل‌های چگالشی، حتی بخار داغ حاصل از دود هم پیش از خروج، سرد می‌شود تا گرمای پنهانش دوباره بازیابی گردد.
گرمای اصلی از کجا تامین می شود؟

7 – شیر گاز (Gas Valve)
اینجا جایی است که گاز طبیعی وارد دستگاه می‌شود. شیر گاز مقدار دقیق سوخت را تنظیم می‌کند تا احتراق یکنواخت باشد.
اما گاز به تنهایی کافی نیست؛ برای سوختن به اکسیژن نیاز دارد.
چه چیزی هوای لازم برای احتراق را فراهم می‌کند؟

2 – فن یا ونتیلاتور (Ventilator)
فن همزمان با خارج کردن گازهای حاصل از احتراق، هوای تازه را وارد محفظه احتراق می‌کند.
در پکیج‌های چگالشی، این دود قبل از خروج دوباره از میان مبدل می‌گذرد تا گرمایش آن هم گرفته شود.
اما برای اینکه شعله‌ای پایدار شکل بگیرد، چه چیزی جرقه اولیه را می‌زند؟

10 – الکترود جرقه‌زن و یونیزاسیون (Ignition and Ionising Electrode)
این قطعه هم جرقه اولیه را ایجاد می‌کند و هم وجود شعله را کنترل می‌کند.
اگر شعله خاموش شود میله یون متوجه میشود و با گزارش به برد، جریان گاز قطع می‌شود تا ایمنی حفظ گردد.
آب گرم تولید شده باید در مدار خانه بچرخد، چه چیزی آن را به گردش درمی‌آورد؟

6 – پمپ کم‌مصرف (Energy Saving Pump)
پمپ وظیفه دارد آب گرم را به سمت رادیاتورها بفرستد و پس از سرد شدن دوباره به پکیج بازگرداند.
اما اگر در همین زمان کاربر شیر آب گرم را باز کند، چطور مسیر جریان تغییر می‌کند؟

11 – شیر سه‌راهه (Three-Way Valve)
این شیر مسیر گردش آب را عوض می‌کند؛ یا به سمت رادیاتورها می‌فرستد یا به سمت مبدل صفحه ای!
با این کار، پکیج می‌تواند همزمان دو وظیفه انجام دهد.
اما ورود آب گرمایش به مبدل صفحه ای چگونه میخواهد به تولید آب گرم بهداشتی بیانجامد؟

12 – مبدل صفحه‌ای (Plate Exchanger)
در این تجهیز که در واقع شامل صفحه های متعدد است که بینشان فضای خالی وجود دارد آب سرد شهر و آب گرمایش به صورت صفحه به صفحه پشت به پشت هم قرار می گیرند و بدون مخلوط شدن(به علت حضور صفحات فلزی بینشان) از کنار یکدیگر عبور می کنند .
دیواره‌های نازک فلزی گرما را منتقل کرده و در نتیجه آب گرمایش، حرارت خود را به آب سرد شهر داده تا سریع گرم شود.
سیکل توضیح داده شده باید با رعایت نکاتی انجام گیرد به عنوان مثال وقتی آب گرم میشود حجمش زیاد میشود. باید به فکر تجهیزی بود که بتواند در یک سیستم بسته ضربات ناشی از افزایش حجم آب سیستم را دمپ کند. به نظر شما چه تجهیزی این قابلیت را دارد؟

4 – منبع انبساط (Expansion Vessel)
این مخزن با دیافراگم لاستیکی، ضربات ناشی از تغییر حجم آب را جذب می‌کند به گونه ای که نصف حجم خود را به آب و نصف دیگر را به آب میدهد و مرز این دو سیال در این منبع با همان پرده لاستیکی جدا شده تا فشار کل سیستم با حرکات مناسب دیافراگم در مدار ثابت بماند.
اما اگر به هر دلیلی فشار بیش از حد بالا برود، چه اتفاقی می‌افتد؟

8 – شیر اطمینان (Safety Valve)
اگر فشار از حد مجاز بالاتر رود، شیر اطمینان باز می‌شود و مقدار کمی آب تخلیه می‌کند تا سیستم ایمن بماند.
اما اگر دمای آب بیش از حد زیاد شود، چه چیزی پکیج را خاموش می‌کند؟

5 – ترموستات اضطراری (Emergency Thermostat)
این سنسور وظیفه دارد در شرایط غیرعادی، مثل دمای خیلی بالا، مدار گاز را قطع کند تا از آسیب به قطعات جلوگیری شود.
اما دستگاه از کجا می‌فهمد دمای فعلی چقدر است؟

3 – سنسور دمای گرمایش (Heating Temperature Probe)
این حسگر دائم دمای آب را اندازه‌گیری کرده و به برد کنترل گزارش می‌دهد.
حالا سوال این است که چه بخشی تصمیم می‌گیرد پکیج روشن یا خاموش شود؟

9 – پنل کنترل (Control Panel)
برد الکترونیکی مغز سیستم است؛ بر اساس اطلاعات سنسورها تصمیم می‌گیرد مشعل روشن شود یا نه، پمپ با چه سرعتی کار کند و دما در چه حدی بماند.

در پایان، نتیجه کار همه‌ی این قطعات یک چیز است:
گرمایی یکنواخت، مصرفی بهینه، و عملکردی هوشمند.
پکیج چگالشی با همین هماهنگی دقیق توانسته راندمان بالایی نسبت به مدل‌های معمولی داشته باشد.
