پکیج دو مبدل چیست و چگونه کار می کند؟

- حیطه مقاله

خانه هایی که گرمایش آنها با سیستم پکیج و رادیاتور تامین می شود

تصور کن پکیج مثل یک کارخانه‌ی تولید گرماست منتهی کوچک و جمع و جور درون خونه. هر قطعه‌اش وظیفه خاصی داره که با بقیه هماهنگه تا در زمستان خونه رو گرم کنه(مدار گرمایش) و همچنین آب گرم حمام و روشویی هامون رو تامین کنه(مدار آب گرم مصرفی).

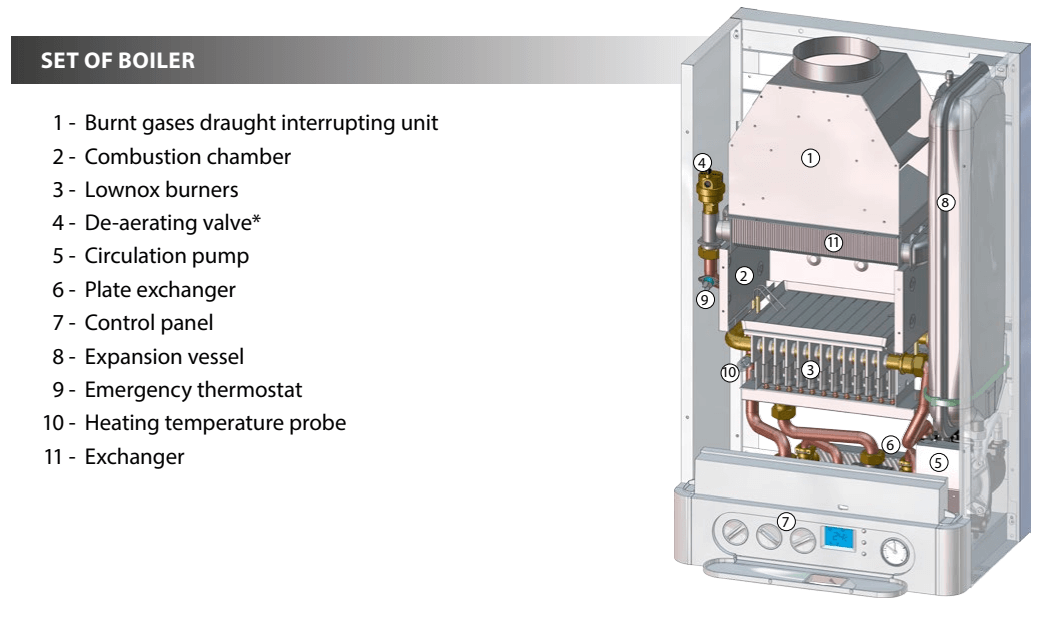

Exchanger.11

(مبدل اصلی)
اینجا همون جاییه که آب، داغ میشه. حواسمون هست که این آب مدار گرمایش ماست که در رادیاتور ها خونه ما رو در زمستان گرم میکنه.
این همون اتفاقی هست که ما میخوایم! یعنی آب از طریق یک لوله وارد مبدل میشه و در حین عبور از مبدل داغ بشه و از لوله خروج مبدل بره سمت رایداتور ها
اما دقیقا چطور آب داغ میشه؟

2. Combustion chamber

(محفظه احتراق)
اینجا جاییه که جادو اتفاق می‌افته.
شعله درون این محفظه زبانه میکشه در صورتی که بالای این محفظه مبدل اصلی قرار داره و حرارت شعله مبدل رو داغ میکنه و طبیعتا درون مبدل که آب در جریانه آب ولرم میاد و آب داغ خارج میشه!

دور این محفظه با عایق نسوز پوشیده شده تا حرارت ازش بیرون نزنه.
اما شعله از کجا اومد؟

3. Lownox burners

(مشعل‌های کم‌نیتروژن یا LowNOx)
گاز شهر با هوا ترکیب میشه و روی مشعل به کمک یک جرقه زن شعله تشکیل میشه تا گرما تولید کنه.
این نوع مشعل ها خاصیتشون اینه که آلودگی نیتروژن‌اکساید (NOx) رو کم می‌کنن، یعنی سازگارتر با محیط‌زیستن.

اما بازم به هر حال احتراق، محصولات احتراق داره، با دود این شعله چه باید کرد؟

1. Burnt gases draught interrupting unit

(دودکش)
اون بالای دستگاه یه کلاهک داره که خروجی دود رو کنترل می‌کنه.
کارش اینه که:
وقتی شعله روشنه، گازهای حاصل از احتراق (مثل CO₂ و بخار آب) رو به دودکش می‌فرسته تا از خونه بیرون برن.
یه جورایی مثل ریه‌ی دستگاه هست که تنفس درست انجام بشه.

خب حالا که حرارت و گازهای قابل احتراق قبل از خروج آب درون مبدل اصلی رو خوب داغ کردن این آب رو چطوری بفرستیم توی رادیاتور ها که خونه رو گرم کنه؟ قاعدتا خودش خود به خود نمیره :)

5. Circulation pump

(پمپ سیرکولاسیون)
این قلب پکیجه
آب داغی که توی مبدل گرم شده رو در مسیر رادیاتورها یا مبدل‌ها به گردش درمیاره.
بدون این پمپ، گرمای تولیدشده جایی نمی‌رفت!

منتهی برای اینکه پمپ آسیب نبینه پمپ رو در مسیر برگشت میگذارن تا آب ولرم رو از رادیاتور ها بکشه و بافشار وارد مبدل کنه! چون این یک مدار بسته است پس آب داغ رادیاتور مجبوره از مبدل به سمت رادیاتورها حرکت کنه و جایگزین آب ولرم بشه!
در واقع پمپ به کمک یک پروانه که در حال گردشه آب رو میکشه داخل خودش و با فشار میفرسته. وقتی پروانه پمپ میچرخه حباب های ریزی درون آب ایجاد میکنه که در یک سیستم بسته باعث حضور هوا میشه این حباب ها باید اتوماتیک از سیستم خارج بشن چون منفجر شدن این حباب ها باعث کاویتاسیون درون پمپ ها میشه!

کی باید این کار رو کنه؟

4. De-aerating valve

(شیر هواگیری خودکار)
این قطعه مثل یه نفس‌کش خودکار هوای اضافی سیستم رو خارج می‌کنه تا جریان آب همیشه نرم و بی‌صدا باشه.

حالا که خونه به درستی گرم میشه یه آب گرم مصرفی مون نشه؟

میدونیم که آب سیستم گرمایش، آب کثیف و نرم هست و ما برای حوم و روشویی به آب تمیز نیاز داریم؟ چجوری با این پکیج تامینش کنیم؟

6. Plate exchanger

(مبدل حرارتی صفحه‌ای)
وقتی شیر آب گرم رو باز میکنی پمپ آب مدار گرمایش رو به کمک یک شیر سه راهه به جای اینکه در رادیاتور ها بفرسته وارد مبدل صفحه ای میکنه. مبدل صفحه ای محل ملاقات آب داغ گرمایش و آب سرد شهره منتهی از پشت شیشه! نه اینکه واقعا شیشه در کار باشه ولی ایندو با هم قاطی نمیشن و فقط از کنار هم رد میشن تا آب داغ گرمایش گرمای خودش رو به آب سرد شهر منتقل کنه  — بدون اینکه دو با هم قاطی بشن! آب شهر فشار مطلوبی داره و حالا که گرم شده از مبدل صفحه ای خودش رو به شیر میرسونه  و آب گرمایش که در یک مدار بستست حالا ولرم شده و پمپ این آب ولرم رو میده به مبدل اصلی تا دوباره داغ بشه و این اتفاق بارها و بارها تکرار بشه.

آب گرم بهداشتی هم بهمون رسید ولی سوال اینجاست که پکیج از کجا فهمید ما آب گرم رو باز کردیم؟

7. Control panel

(پنل کنترل)
همون جاییه که کاربر دمای آب گرم بهداشتی و آب مدار گرمایش رو تنظیم می‌کنه یا فشار سیستم گرمایش رو میخونه.

وقتی شیر آب گرم رو باز میکنی آب سرد شهر وارد فلوسوئیچ میشه و این قطعه به برد میگه صاحبخونه آب رو باز کرده. در واقع کلی سیم از قطعات مختلف به برد وصل شده و برد هست که براش تعریف شده به ترتیب چه قطعاتی کار کنن تا با نظم و ترتیب قطعات کار کنن یا اگر از کنترل خارج شدن حواسش باشه . مثلا اگه یه روزی اوضاع از کنترل خارج شد و مشعل همینطور روشن موند تا آب رو داغ تر از حد تنظیمی ما کنه برد مشعل رو خاموش مبکنه

ولی برد از کجا میفهمه دما خیلی رفته بالا؟

9. Emergency thermostat

(ترموستات ایمنی)
اگه یه روز سیستم از کنترل خارج شد و دما خیلی بالا رفت، این قطعه به برد میگه که گاز مشعل رو قطع ‌کنه تا دستگاه نسوزه.
یعنی در واقع کلی سنسور و هستن توی پکیج که هی بهش میگن داره چه اتفاقی میفته اما بین اونا اعلام حریق با این قطعست!

خب همه چیز عالیه ولی برای آخرین مورد میگم!

یعنی واقعا هیچکس نپرسید در یک مدار بسته آب که داغ بشه حجمش زیاد میشه و این به لوله کشی ما آسیب میزنه؟

8. Expansion vessel

(منبع انبساط)
وقتی آب گرم میشه، حجمش زیاد میشه. این مخزن با داشتن هوای فشرده در یه سمت، جلوی بالا رفتن فشار مدار رو می‌گیره.

این منبع به مدار گرمایش وصله و نصفش رو میتونه به آب بده تا آب ضربه‌هاش رو بزنه! این ضربه ها اینجا دمپ میشه چون نصف دیگه منبع پر از هواست مثل اینکه آب اینجا اجازه داره به یک بالشتک نرم ضربه بزنه!
